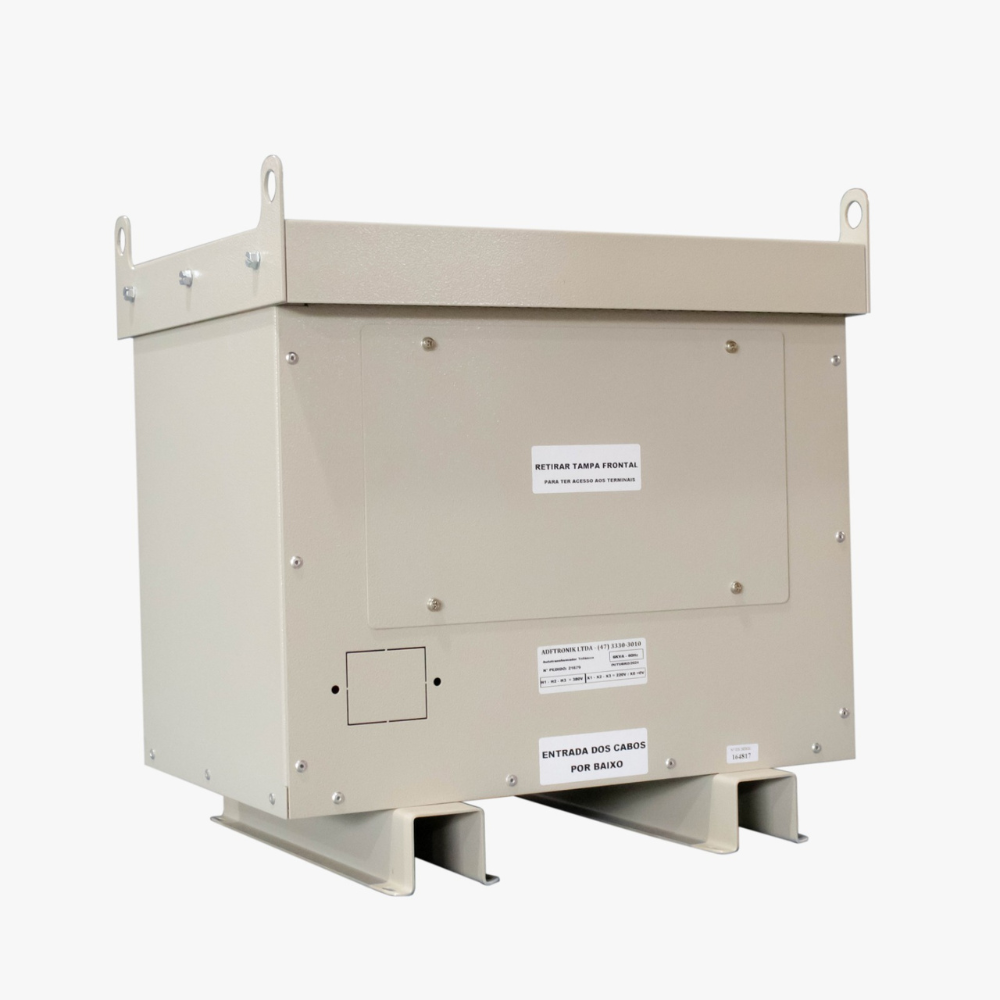

Transformador Isolador Trifásico

Proteção contra Distúrbios da Rede

A isolação galvânica completa bloqueia transitórios, picos de tensão e ruídos em todas as fases, proporcionando proteção superior contra distúrbios elétricos que podem causar danos e interrupções em sistemas industriais.

Ideal para Ambientes Industriais

Desenvolvido especificamente para suportar as demandas de aplicações industriais, com construção robusta, componentes de alta qualidade e capacidade para operar continuamente em ambientes agressivos.

Proteção de Equipamentos Sensíveis

Ideal para isolação de equipamentos eletrônicos sensíveis como CLPs, servidores, sistemas de controle industrial e instrumentação, protegendo-os de interferências causadas por motores e outras cargas indutivas no mesmo sistema elétrico.

Equilíbrio de Fases

Ajuda a compensar desequilíbrios entre as fases, melhorando a estabilidade do sistema elétrico e reduzindo problemas causados por cargas desbalanceadas em ambientes industriais.

Segurança Aprimorada

A isolação completa entre entrada e saída reduz o risco de choques elétricos e fugas de corrente, criando um sistema elétrico secundário independente e mais seguro para operadores e equipamentos.

Eliminação de Transitórios

Bloqueia picos de tensão e transitórios elétricos que podem danificar equipamentos eletrônicos caros e sofisticados, aumentando sua vida útil e reduzindo custos com manutenção corretiva.

Confiabilidade para Processos Críticos

Garante fornecimento de energia estável e de alta qualidade para sistemas que não podem tolerar interrupções ou variações, como linhas de produção contínua, data centers e equipamentos médicos.

Integração com Sistemas de Energia

Projetado para trabalhar em conjunto com nobreaks trifásicos e geradores, proporcionando múltiplas camadas de proteção para uma infraestrutura elétrica robusta e resiliente.

Instale o transformador em local ventilado, seco e protegido de intempéries, com temperatura ambiente entre -10°C e 45°C. Mantenha distância mínima de 50cm de paredes ou outros equipamentos para garantir ventilação adequada. O piso deve suportar o peso do equipamento (aproximadamente 85kg) e ser nivelado.

Utilize cabos com bitola adequada para a potência do transformador (mínimo 6mm² para 10kVA). Respeite o esquema de ligação indicado no manual, observando a correta sequência de fases. É obrigatória a instalação de dispositivos de proteção (disjuntores tripolares) dimensionados adequadamente para entrada e saída.

O transformador pode ser configurado nas topologias Delta/Estrela ou Delta/Delta através de jumpers internos. A configuração Delta/Estrela (padrão de fábrica) é recomendada para a maioria das aplicações, pois proporciona melhor filtragem de ruídos de modo comum e possibilita o uso de neutro na saída.

É fundamental realizar um aterramento adequado conforme NBR 5410. Utilize cabo verde-amarelo com bitola mínima de 6mm² conectado a uma malha de aterramento eficiente (resistência máxima de 5 ohms). O terra da saída do transformador deve ser independente do terra da entrada para garantir a eficácia da isolação galvânica.

Para máxima proteção em ambientes críticos, recomenda-se instalar o transformador isolador na saída do nobreak trifásico. Essa configuração proporciona proteção contra falhas de energia pelo nobreak e isolação galvânica pelo transformador, criando um sistema de energia altamente confiável.

Inspecione o transformador a cada seis meses, verificando a limpeza dos ventiladores, estado dos terminais elétricos e condições gerais. Mantenha o equipamento livre de poeira e umidade. Verifique periodicamente a temperatura de operação para garantir que está dentro dos parâmetros normais.
